Instalación de la corona, como siempre ya viene instalada pero no esta de mas hacer un repaso a la tornillería y comprobar que todo está apretado y con fijatornillos:



e Align TRex 700

Detalle del helicoidal de la corona principal


.De Align TRex 700


Podemos ver que la transmisión al rotor de cola también usa piñoneria helicoidal:


De Align TRex 700

[msallua]

Esta quedando barbaro......me rei mucho tambien con tu firma (HK500 -  retirado por peligroso )  ;D ;D

[dtormoh]

msallua, ya tienes el tuyo con HV?

[Mikado]

la corona esa puede ser helicoidal pero se nota perfectamente que es plastico fundido  en un molde... nada que ver con el CNC

me gustaria ver el rendimiento de esos servos... a ver si nos haces un video como este:

<a href="http://www.youtube.com/v/EFnY0wLXCLg" target="_blank" class="new_win">http://www.youtube.com/v/EFnY0wLXCLg</a>


yo estoy esperando que el chino me diga el precio de estos que acaban de salir y són BLS...

<a href="http://www.youtube.com/v/AZ4Sf662VnU" target="_blank" class="new_win">http://www.youtube.com/v/AZ4Sf662VnU</a>

[dtormoh]

Primero de todo gracias a todos por vuestros comentarios.

Hoy manos a la obra con el rotor principal:

De Align TRex 700

Ya vienen todos los tornillos roscados, pero hace falta aplicar fijatornillos y apretar lo justo. Como veis los acabados son integramente en aluminio plateado. El tornillo que sujeta los portapalas al eje se aprieta con tuerca del 3, una pasada!

De Align TRex 700

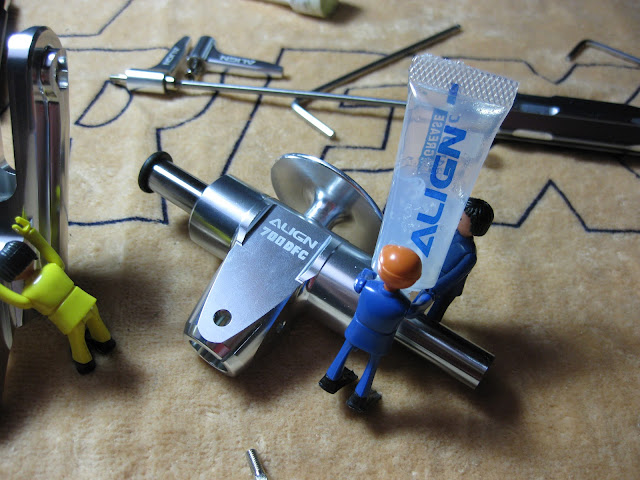

Es importante engrasar bien los rodamientos interiores, yo lo hago (bueno, ellos hacen) con la misma grasa que trae el kit de montaje, asi como el fijatornillos T43.

De Align TRex 700De Align TRex 700
Detalle de la cabeza rotora

De Align TRex 700

y plato:

De Align TRex 700

Los tornillos que soportan los brazos del portapalas ya vienen los metalicos con la rosca adecuada para que no sufran roturas en vuelo:

De Align TRex 700

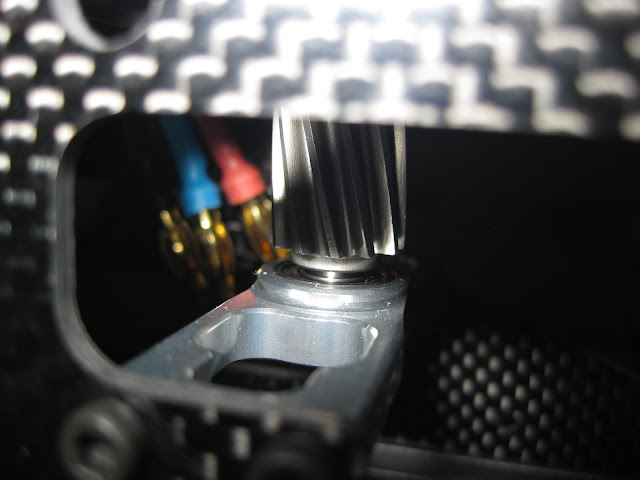

Detalle del piñón motor, un segundo rodamiento para evitar torsiones del eje motor:


De Align TRex 700

Asi como el tercer rodamiento del eje principal justo debajo de la corona:

De Align TRex 700

El conjunto casi terminado a falta de los brazos de los servos y del ciclico:


De Align TRex 700

[dtormoh]

la corona esa puede ser helicoidal pero se nota perfectamente que es plastico fundido  en un molde... nada que ver con el CNC

me gustaria ver el rendimiento de esos servos... a ver si nos haces un video como este:

>http://www.youtube.com/v/EFnY0wLXCLg


yo estoy esperando que el chino me diga el precio de estos que acaban de salir y són BLS...

>http://www.youtube.com/v/AZ4Sf662VnU

Compañero Mikado, no olvidemos que el TREX700 DFC es un kit "low cost", por 1200 euros viene TODO, mientras que los kits de gama alta ya valen esto con solo la mecánica, alguna cosa tienen que tener "sencilla" no? :)

Intentaré provar los servos metiéndole caña a la emi, a ver que tal funcionan, pero la mejor prueba creo que será en vuelo, yo no hago 3D, solo Acro, por lo que no creo que necesite servos HIGH END.

Saludos!!

[fran salazar (junior)]

Primero de todo gracias a todos por vuestros comentarios.

Hoy manos a la obra con el rotor principal:

De Align TRex 700

Ya vienen todos los tornillos roscados, pero hace falta aplicar fijatornillos y apretar lo justo. Como veis los acabados son integramente en aluminio plateado. El tornillo que sujeta los portapalas al eje se aprieta con tuerca del 3, una pasada!

De Align TRex 700

Es importante engrasar bien los rodamientos interiores, yo lo hago (bueno, ellos hacen) con la misma grasa que trae el kit de montaje, asi como el fijatornillos T43.

De Align TRex 700De Align TRex 700
Detalle de la cabeza rotora

De Align TRex 700

y plato:

De Align TRex 700

Los tornillos que soportan los brazos del portapalas ya vienen los metalicos con la rosca adecuada para que no sufran roturas en vuelo:

De Align TRex 700

Detalle del piñón motor, un segundo rodamiento para evitar torsiones del eje motor:


De Align TRex 700

Asi como el tercer rodamiento del eje principal justo debajo de la corona:

De Align TRex 700

El conjunto casi terminado a falta de los brazos de los servos y del ciclico:


De Align TRex 700

Hola muy guapo el montaje. Te doy un consejo, en el europeo de F3N que competí hace 2 semanas ahí pude ver 4 t-rex 700 dfc, y llevaban una modificación todos en los tornillos que va al portapalas más largos porque según entendí y pude comprobar se aflojaban. Aún así había gente que no les convencía el rotor por este tema y montaban el del v1 o v2.

Disfruta de la máquina saludos

[dtormoh]

Hola fran, gracias por el consejo, pero no se a que tornillos te refieres, son estos?:

De Align TRex 700

Si fueran estos cuales deberia montar?

Gracias.

[fran salazar (junior)]

Hola, si exacto son esos a los que tenian el problema montaron otro rotor, otros opinaban que un tornillo mas largos

Saludos

[dtormoh]

Ok, comentaba el compañero msallua que los primeros kits del DFC venian con el tornillo más largo defectuoso y Align los retiró, ya que la rosca se partia. En el mio ya lleva tornillo más largo y la rosca queda dentro y más resistente, igual te referias a esto.

Gracias igualmente.

Saludos!

[msallua]

Usa  fijatornillos tanto en la parte interior y en los hilos de los tornillos y veras que no se aflojan, de todas formas controlalos cada tanto, limpia bien con alcohol isopropilico el portapalas y los dos tornillos...no vas a tener problemas.

[msallua]

En la foto veo que tu kit ya tiene los tornillos actualizados mas largos y de color plateados, no vas a tener problemas.

[dtormoh]

Ok, perfecto pues, ya habia puesto fijatornillos.

He hecho el video este del test de los servos del plato antes de conectar el 3GX, directamente al receptor pero a 5V, con 6V rinden más pero estoy limitado a los 5 por requerimientos de alimentación del receptor Walkera (RX2801 Pro). Se puede ver que si que responden al "rebote" del mando de la emisora si dejo caer el stick elevador desde el tope. Lo que no se es como probar un movimiento más rápido, mis dedos no dan para más!:

>http://www.youtube.com/v/P8C1OZQu_r0&feature=plcp


También he avanzado un poco en el montaje, rotor ya instalado en el chasis:


De Align TRex 700

De Align TRex 700

Y posible ubicación para la instalación del variador Castle ICE2 120:

De Align TRex 700

Mis compinches preparando las soldaduras de los conectores del cableado de alimentación:

De Align TRex 700

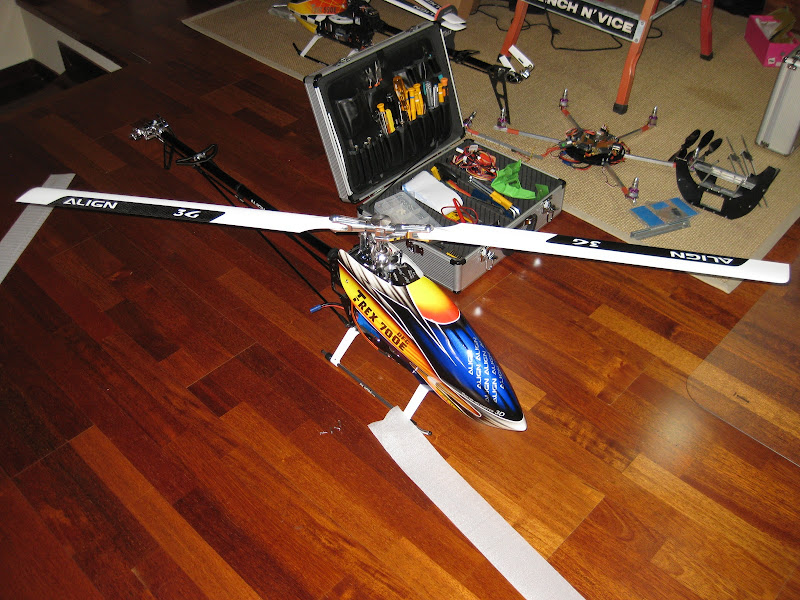

No he podido resistir ver como quedaria el "bicho" una vez terminado:
